S120
特長
従来のリニアモーターとは違うシンプルで多彩な特徴･性能を持ったリニアシャフトモーター
- 高速動作 (タクトアップ)
- 高精度位置決め (フルクローズド制御)
- 圧倒的な速度安定性
- 高速整定 (ハイレスポンス)
- 形状的にボールねじ機構のリプレイスがしやすい
- 1本のシャフトでマルチ駆動可能
- 1台のドライバーで複数の同期パラレル駆動が可能
- 非接触型のモーターなので､耐久性が優れている (保守費用の軽減)
- 低発塵
- 水･油･コンタミ･粉塵などの悪環境にも使用可能
- 音が大変静か
仕様一覧表
| 項目 | 単位 | S120D | S120T | S120Q | |
|---|---|---|---|---|---|
| 仕様 | 定格推力※1 ※2 | N | 4.5 | 6.6 | 8.9 |
| 瞬時最大推力 | N | 18 | 27 | 36 | |
| 定格電流※1 ※2 | Arms | 0.40 | 0.40 | 0.40 | |
| 瞬時最大電流 | Arms | 1.6 | 1.6 | 1.6 | |
| 推奨負荷質量比 | シャフトモーター可動子質量の30倍以下 | ||||
| 耐熱クラス | 130℃（Ｂ種） | ||||
| 構造 | 開放（保護等級：ＩＰ００） | ||||
| 環境条件 | 周囲温度 | 運転 | ０℃～40℃（凍結のないこと） | ||
| 保存 | -20℃～60℃（凍結のないこと） | ||||
| 周囲湿度 | 運転 | 85%RH以下（結露のないこと） | |||
| 保存 | 85%RH以下（結露のないこと） | ||||
| 雰囲気 | 屋内（直射日光が当たらないこと） 腐食性ガス・引火性ガス・オイルミスト・塵埃のないこと |
||||
| 標高 | 海抜1000m以下 | ||||
| 寸法 | 可動子長 | mm | 64 | 88 | 112 |
| 可動子高・幅 | mm | 25 | 25 | 25 | |
| 可動子重量 | kg/f | 0.10 | 0.15 | 0.19 | |
| ギャップ | mm | 0.5 | 0.5 | 0.5 | |
| シャフト径 | mm | 12 | 12 | 12 | |
※1：室温20℃における仕様となります。可動子内部のコイル表面で昇温110Kとなる値です。
※2：ヒートシンクや放熱板等を装着していない状態での値となります。
推力特性

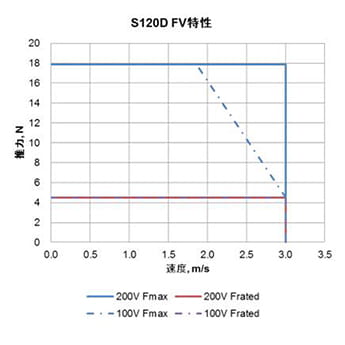

S120D

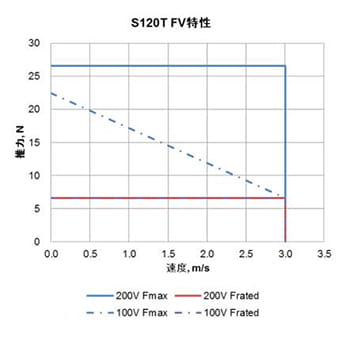

S120T

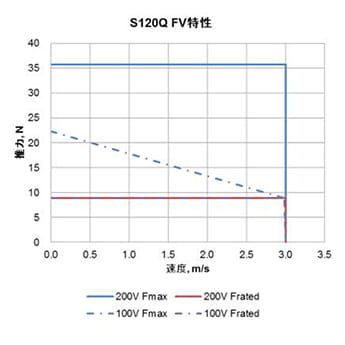

S120Q
※：設計値となります。
