オプション

Sタイプ：イグス株式会社 07.16.028.0 （3機種共通）
Mタイプ：イグス株式会社 07.30.028.0 （3機種共通）
（※GHR15壁掛け姿勢用のMタイプケーブルベアのみイグス株式会社 07.20.028.0 となります。）
お求めの際は、ロボットを使用する際の設置方式（水平置きか壁掛）をお知らせください。

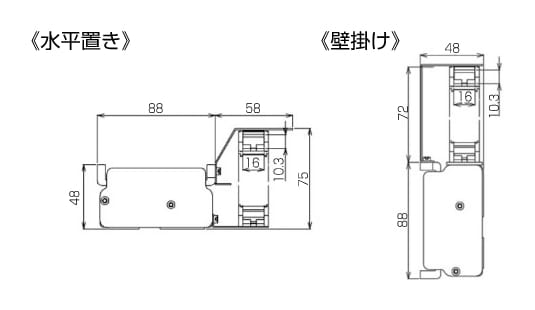

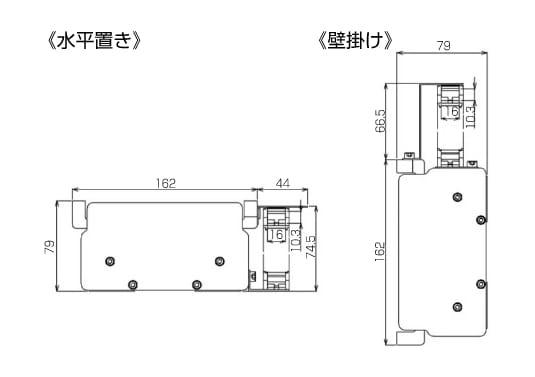

GHR15　Sタイプ装着時寸法

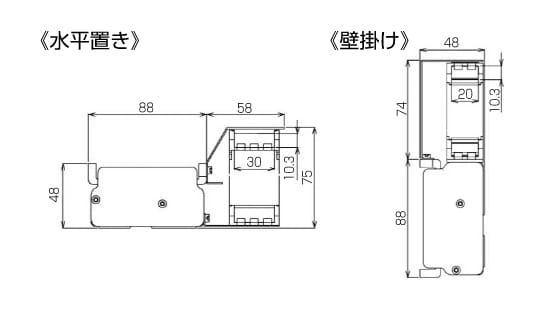

GHR15　Mタイプ装着時寸法

GHR25　Sタイプ装着時寸法

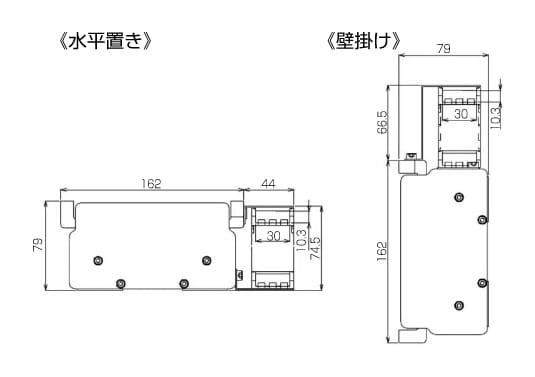

GHR25　Mタイプ装着時寸法

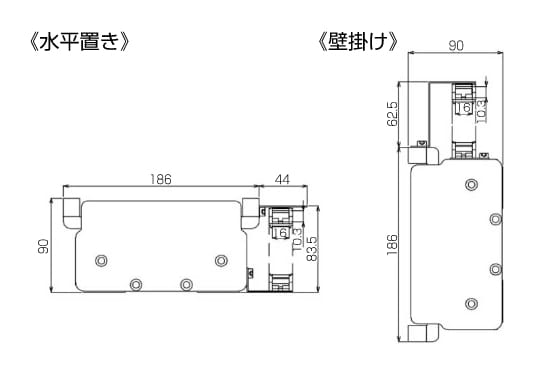

GHR35　Sタイプ装着時寸法

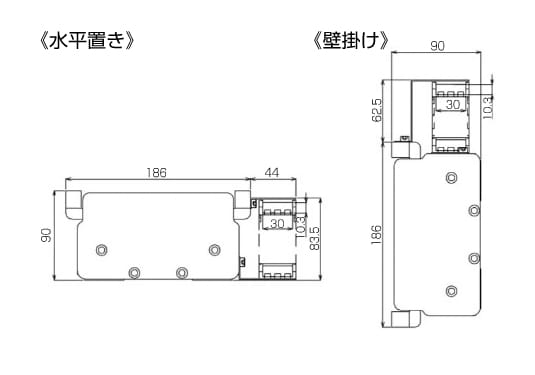

GHR35　Mタイプ装着時寸法

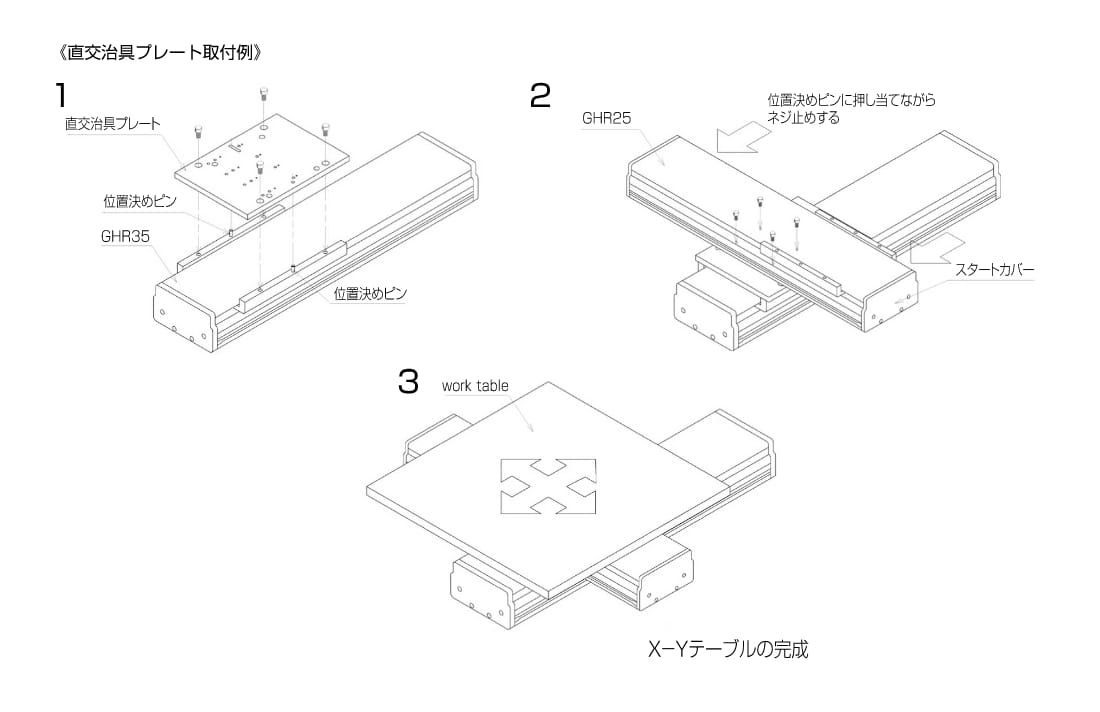

複数のGHRシリーズを使用して多軸テーブルを製作する際、軸と軸の間にこの治具を設置することにより組み付けが非常に容易となります。
また付属の位置決めピン2本をロボットのスライダー取付面の精度穴に立てることにより簡単に下軸と上軸の直交精度を出すことが可能です。
ただし、組合せが可能な機種には制限があります、必ず下図の各軸対応の機種をご使用ください。

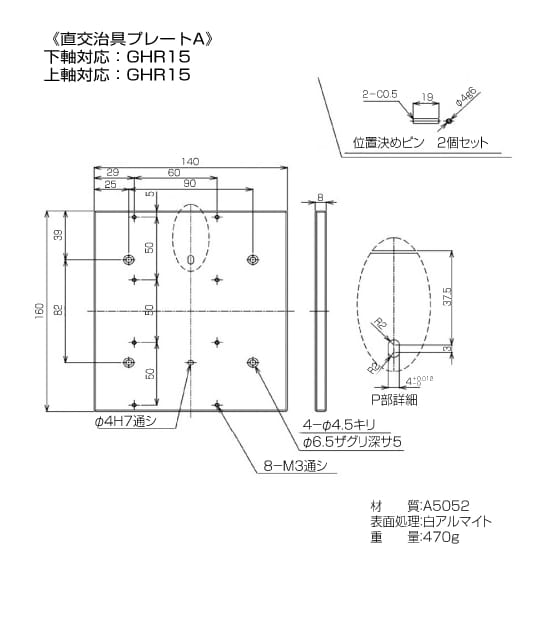

直交治具プレートA

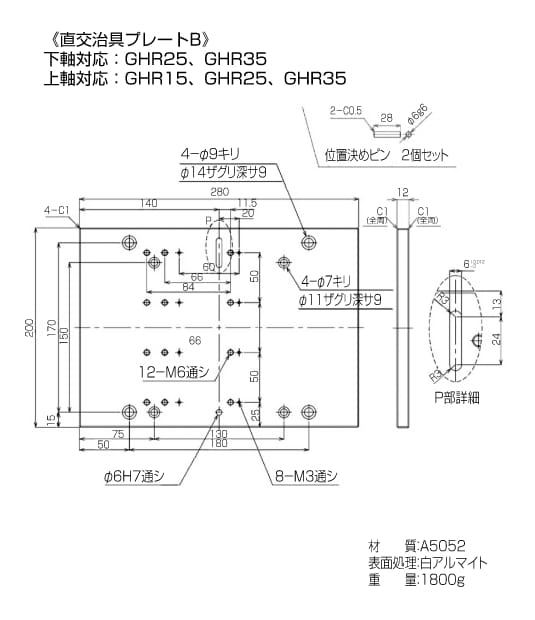

直交治具プレートB
